KMOVING	滁州凯姆茵电子有限公司 Chuzhou KMOVING Electronics Co., LTD	NO：KMG20241228-Test-01
	Product Oil Resistance Test 产品耐油性测试	Issue Date:	2024/12/28
		Version:	01
		KMG P/N:	/
		Delphi P/N:	/

1.       Electrical parameters/测试参数

1.1       Preparation of specimen/样品准备

Prepare the following 4 samples

准备以下4种样品：

Sample 样品	Sample Name 样品名称	Supplier 供应商	Length 长度
1	ISOULTRA 6.0黑色	凯姆茵	350
2	Thermoflex 4.0	凯姆茵	300
3	1.5KV 白色	凯姆茵	250
4	PPS	凯姆茵	150

















1.2       Test tools and conditions/测试工具及条件说明

A,Constant temperature and humidity test chamber, model: ZY-GDW50L, temperature range: -60℃-150℃

恒温恒湿试验箱,型号：ZY-GDW50L,温度范围：-60℃-150℃;

B,Electronic scale, Model: ACS-3, range: 20g-3kg

电子秤，型号：ACS-3,量程：20g-3kg;

C,Automotive Transmission Oil, Model: Shell E-Fluids E6iDHTF ,1L

汽车变速器油，型号：Shell E-Fluids E6iDHTF, 1L；

D,Test oil-water ratio :99.5% oil (1L), 0.5% water (tap water)

试验油水比例:99.5%油(1L)、0.5%水(自来水);

E,Soak the test sample in the test oil water

将试验样品浸泡在试验油水中.

1.3       Test and pass standards /测试及通过标准

A, Low temperature :-45℃, keep for 8h;

High temperature :150℃ for 40h;

Test cycle :8 cycles

低温:-45℃，保持8h；高温:150℃ 保持40h；测试周期:8个周期 ;

B, Check whether the appearance is intact, whether the color changes, etc

检查表观是否完好、颜色是否有变化等.

2       Test process and picture/测试流程及图片

2.1       Test  process :测试流程

Prepare the samples ->Place the sample in the constant temperature and humidity test chamber -> Set the temperature and the time ->Closed test chamber->Check product apparent ->Report output

准备样品-> 将样品置于恒温恒湿试验箱内 -> 设置温度和时间 -> 关闭试验箱-> 检查产品状态 -> 报告输出



2.2       Test picture:测试图片

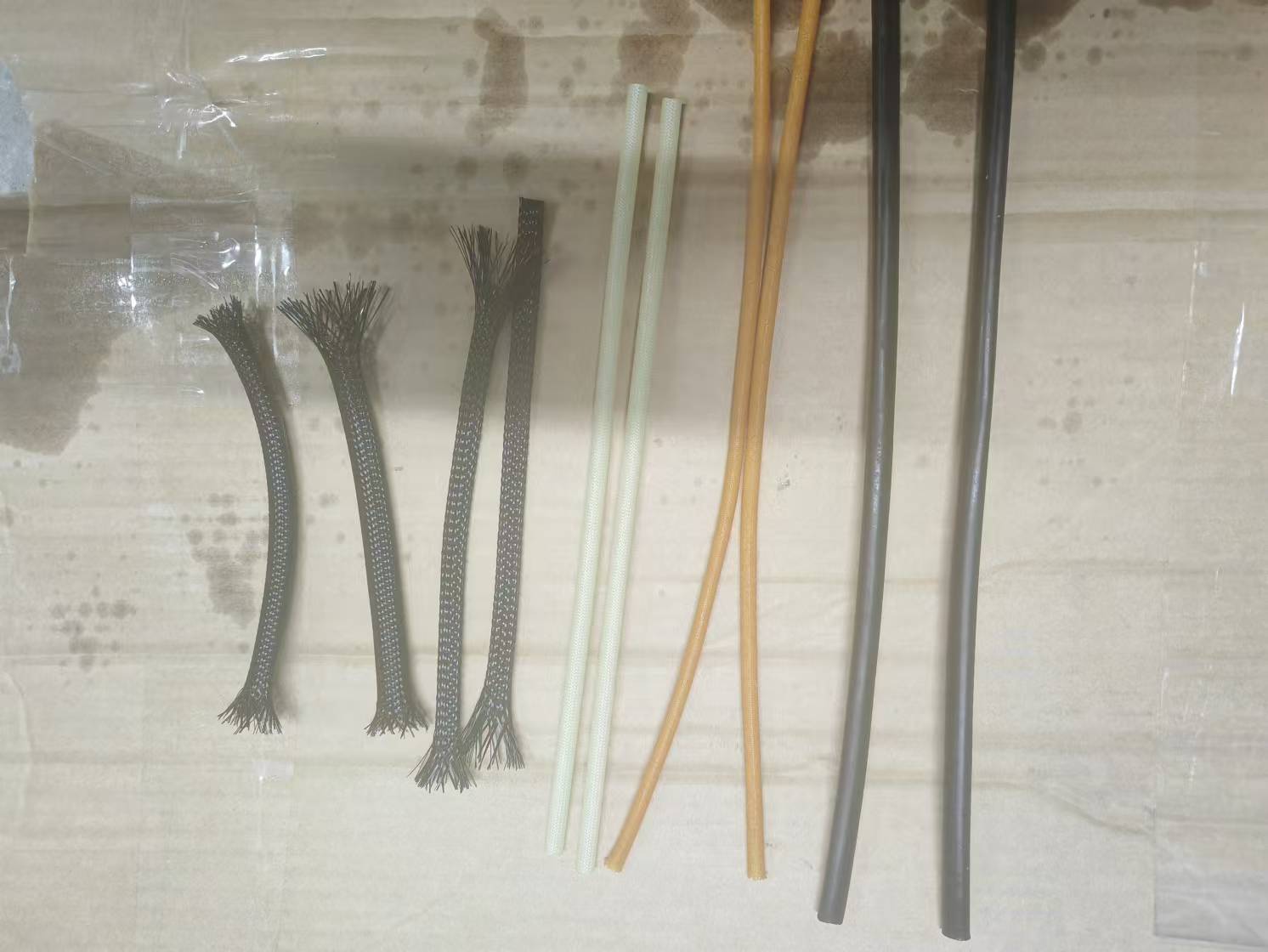

A, Sample before test/测试前



     B, Sample tested with the test fixture/测试中











C, Sample  after test/测试后









3       Test results/测试结果

3.1 Oil resistance before and after appearance comparison/耐油性前后外观对比

Sample 样品	Sample Name 样品名称	变化情况	Oil-resistant front 耐油前	After oil resistance 耐油后
1	ISOULTRA 6.0 黑色	边沿内编织管变黑
2	Thermoflex 4.0 Gold	从淡黄到深黄
3	1.5KV 白色 5.0	从白色到淡黄
4	PPS 8.0	无变化









3.2 Oil resistance before and after size comparison and breakdown contrast/耐油性前后尺寸及击穿对比

Sample 样品	Sample Name 样品名称	Length 长度		Inner Diameter 内径		Wall thickness 壁厚		Puncture 击穿
		Before前	After 后	Before前	After后	Before前	After 后	Before前	After 后
1	ISOULTRA 6.0黑色	350	350	6.4/6.4	6.8/6.8	0.76/0.78	0.79/0.81	6.0	10.0
2	Thermoflex 4.0	300	300	4.1/4.1	4.3/4.3	0.74/0.76	0.76/0.70	1.05	1.30
3	1.5KV 白色 5.0	250	250	5.4/5.4	5.4/5.4	0.45/0.43	0.46/0.45	1.79	5.30
4	PPS 8.0	150	150	8.0/8.0	8.2/8.2	0.70/0.72	0.73/0.71	1.29	1.34



3.3 Test status/测试状态

Sample 样品	Sample Name 样品名称	Start time 开始时间	End time 结束时间	status 状态
1	ISOULTRA 6.0黑色	2024-12-10 16:19	2024-12-27 15:27	正常(无分层、无开裂、无分解)
2	Thermoflex 4.0	2024-12-10 16:19	2024-12-27 15:27	正常(无分层、无开裂、无分解）
3	1.5KV 白色 5.0	2024-12-10 16:19	2024-12-27 15:27	正常(无分层、无开裂、无分解)
4	PPS 8.0	2024-12-10 16:19	2024-12-27 15:27	正常(无分层、无开裂、无分解)
